智能BA系統解決方案-江蘇省中醫院仙林分院

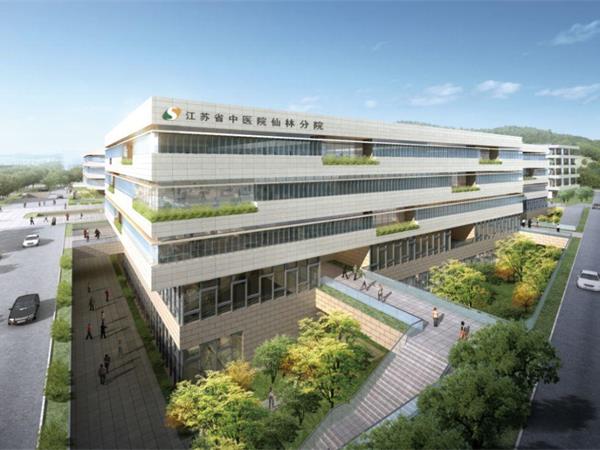

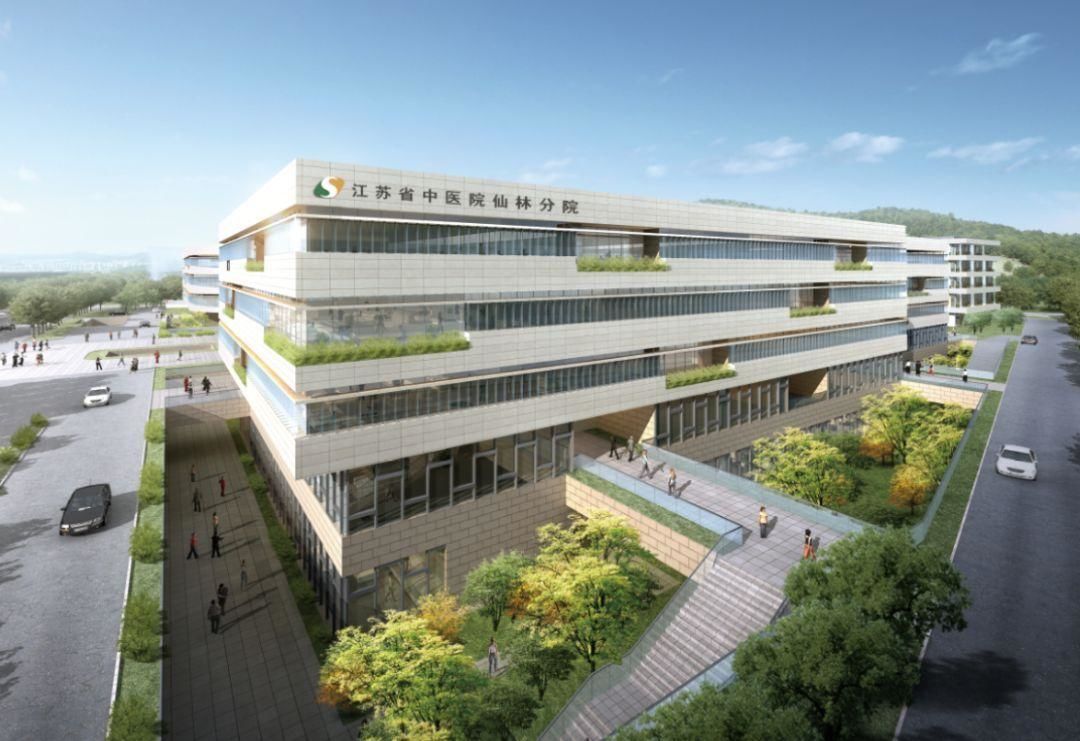

 江蘇省中醫院紫東院區國家、省級重點?？讫R集，一期重點打造：名醫堂中醫高級診療、中西醫結合腫瘤、危急重癥、婦產生殖、網絡醫院等多學科聯合（MDT）診療中心。

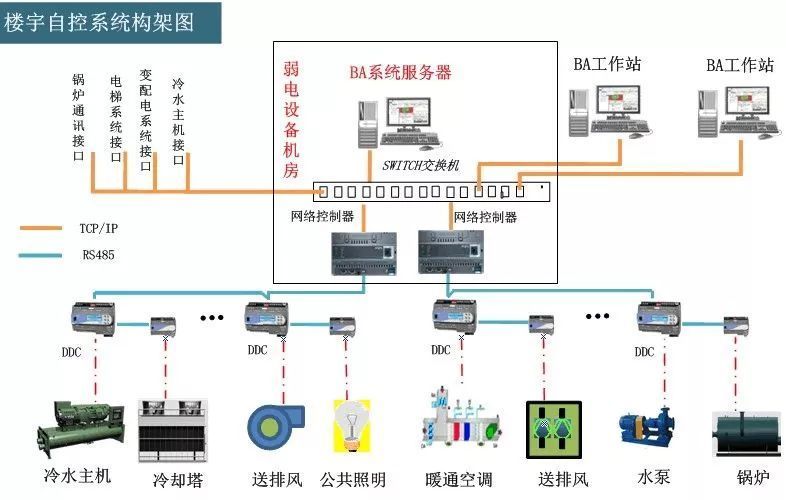

BA系統是基于現代控制論中分布式控制理論而設計的集散型系統,是具有集中操作、管理和分散控制功能的綜合監控系統。系統的目標是對建筑物內大多數機電設備采用現代計算機技術進行全面有效的監控和管理,確保建筑物內所有設備處于高效、節能、合理的運行狀態。圖片

  BA系統將通信、計算機和自控等技術通過有效的信息傳輸網路，將建筑物內的電力、照明、空調、電梯、給排水、消防等設備或系統連接起來，各子系統之間信息相互聯動，實現對建筑物內所有機電設備運行狀態的監控和自動化管理，保證建筑物內所有設備均處于高效、節能和最佳運行狀態，為用戶提供良好的工作和生活環境。

①空調冷熱源系統

空調系統是建筑物最主要的耗能系統之一，約占建筑總耗能的40%。為實現建筑節能，建筑設備自動化系統實時調節空調控制系統，降低空調能耗。

綠色建筑中主要采用中央空調進行供冷，配置獨立的空調冷熱源自控系統，通過現場狀態監測點、參數監測傳感器、DDC控制器對設備和系統運行狀態及相關參數進行監測，應用變頻調節技術對冷水機組、水泵、冷卻塔及相關閥門進行整體協調控制，實現空調系統的高效運行。

②照明、風機盤管、新風聯動控制系統

采用自行研發的集照明、風機盤管、新風系統于一體的自動化系統，以無線射頻識別(RFID)、4．8GHz微波傳感器為輸入端，通過微波、RFID對人體進行定位，集成室內照明、風機盤管及新風末端的智能控制，將三者的控制與建筑內部的活動關聯起來，避免人為操作帶來的不必要能源消耗。

自動化控制系統基于FID技術進行人員動態識別，有效記錄人員的進出及留存情況，上傳數據到監控中心，并以S7-1200PLC為下位機控制輸出，控制建筑內的照明、空調、新風等電氣設備的運行及關閉狀況。

圖片智能控制系統可以通過開放的標準通信接口集成到BA系統中，可以實時監視每個照明回路、風機盤管、新風閥門的運行狀態、手動/自動狀態，并且可以遠程控制每個回路的開啟/關閉。照明、空調、新風的聯動控制系統實現了建筑與人的互動，極大地降低了建筑能耗，實現建筑年節能20%以上。圖片

③給排水系統

給排水系統對水箱、水池、排污泵、集水坑、給水泵等設備進行監控，并按使用用途合理設計分項計量水表，分別對建筑辦公用水、綠化灌溉用水、道路廣場沖洗用水、空調冷卻水補水等設置計量水表。通過對各類型的用水情況進行統計分析，可合理地調整項目用水量的分配，有效提高用水效率。圖片

④供電監控系統

供配電監控系統對供配電設備運行狀況進行監測，對建筑物內各耗能環節(如輸/配電系統、冷熱源、照明、辦公設備和熱水能耗等)進行獨立分項計量。

BA系統通過開放的標準通信接口連接供配電監控系統，讀取各配電設備的詳細運行參數，并對各參量(如電流、電壓、功率、頻率、功率因數、變壓器溫度等)進行實時檢測，一旦發現異常，BA系統會立即報警，提醒運維人員迅速采取措施進行處理，從而有效地實施建筑節能。

此外，BA系統可將各項監控?cái)?shù)據定期生成數據報表并存檔，管理人員可對數據報表進行分析和對比，分析建筑的能耗結構和各設備的能耗水平，查找供電異常情況，并提出改進措施，從而有效地維持建筑的低耗運行狀態。

⑤電梯系統

系統共配置3臺能量回饋電梯，采用1套獨立的電梯運行系統，并運用群控技術管理，實現在不同客流時期電梯自動進行調度控制，可大大縮短候梯時間，避免多臺電梯同時響應而造成空載運行的現象，大幅降低電梯能耗，每年約節能30%。

電梯系統提供開放的接口給BA系統集成，可實時監視電梯的各運行參數，掌握電梯設備的運行情況，當發生電梯故障時及時報警。

⑥其他通風系統

多功能光伏幕墻自然通風系統通過網關接口并入到BA系統中，進行設備的監控。在建筑幕墻的非透明部分采用多功能光伏通風遮陽構件，兼顧通風、遮陽、光伏發電等功能。
什么叫BA系統，其實就是樓宇自控系統。對于BA系統的設計上，我們需要保證為室內的人員提供一個舒適、安全的環境，比如說要對室內的溫度進行科學的調控等等，以此來達到令人感到舒適滿足的效果。
