一、項目概述

1、本項目由2部分構成，空調用冷凍水系統和辦公區風冷熱泵系統。兩套系統獨

立，采用西門子1200控制器，在現場設置觸摸屏進行自動控制。

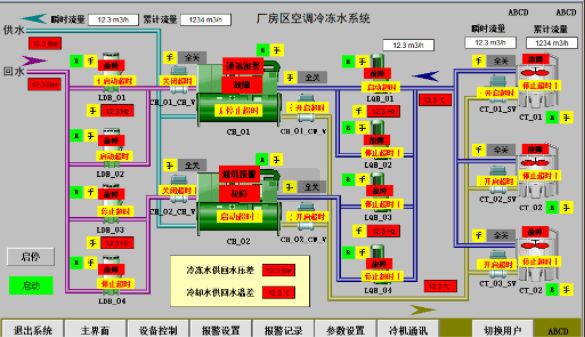

2、空調用冷水系統由2臺冷機，3臺冷卻塔組成，冷水機組布置于二層制冷機房?jī)?nèi)，冷卻塔位于屋面。

3、二層辦公區域采用4臺風冷熱泵水系統空調，置于屋頂。

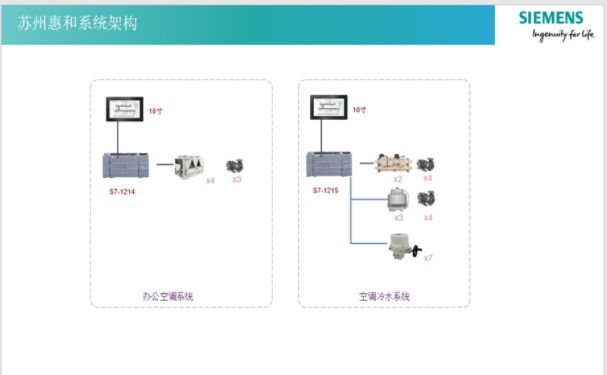

二 、項目架構

三 、冷水機組

1.自控狀態下會根據設定打開冷水或者熱水閥，溫度變化簡單，快捷。

系統開機時，先打開電動閥，電動閥開到位后才開水泵，當水泵運行后，冷機有水流信號，系統開啟冷機。

系統關機時 ，先關冷機，冷機沒有運行信號時再關水泵，當水泵停機后，再關閉電動閥。

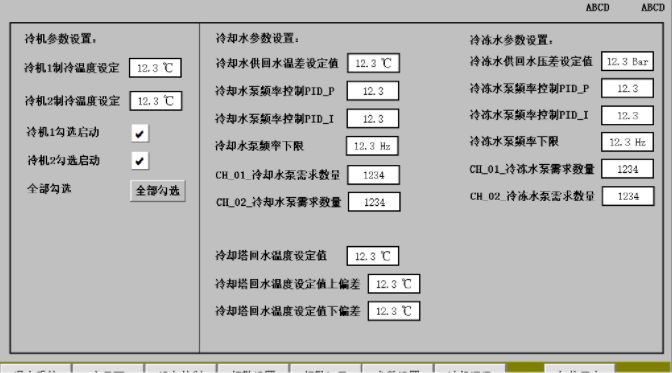

2.實時設置數據，操作更方便。

冷卻水系統恒溫差冷卻水循環 ，根據回水溫度自動調節冷卻塔風機啟動數量，根據冷卻水溫差自動控制冷卻水泵頻率。

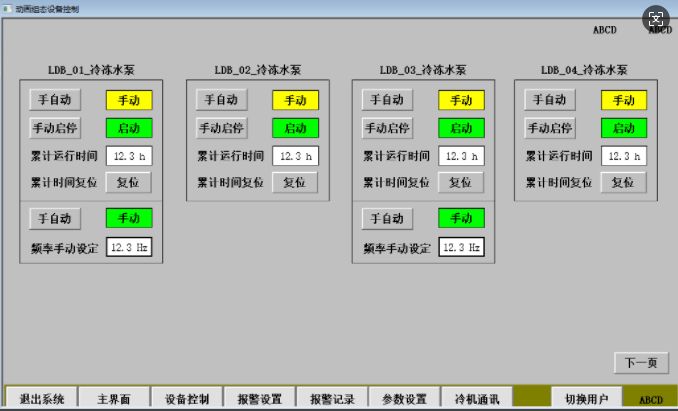

3.手自動快捷切換，調試過程更方便。

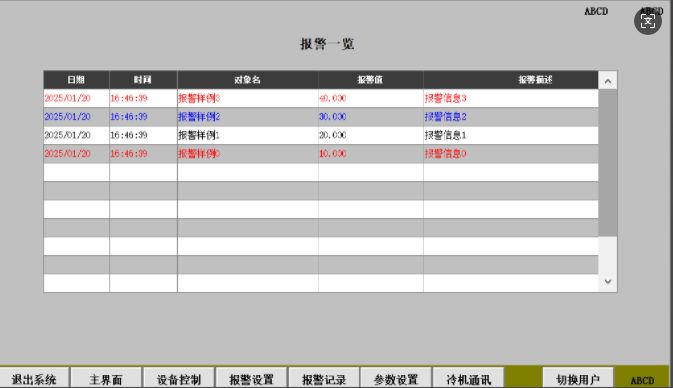

4.報警數據逐條記錄，可供追溯問題來源。

水泵故障報警，水泵啟動超時報警。

電動閥打開超時和關閉超時報警。

冷機故障報警。
